Catraca Balcão Styllus
A catraca balcão Styllus, foi projetada para o controle do acesso de alto fluxo de pessoas. Produzido para garantir confiabilidade no controle e segurança na passagem dos usuários. Desenvolvido com foco na inovação, funcionalidade e qualidade, permite interface para diversos sistemas de controle eletrônico de acesso.
Aplicações
Estações de metrô, BRT, trem, terminais de ônibus, prédios comerciais, entre outros.
Características Técnicas

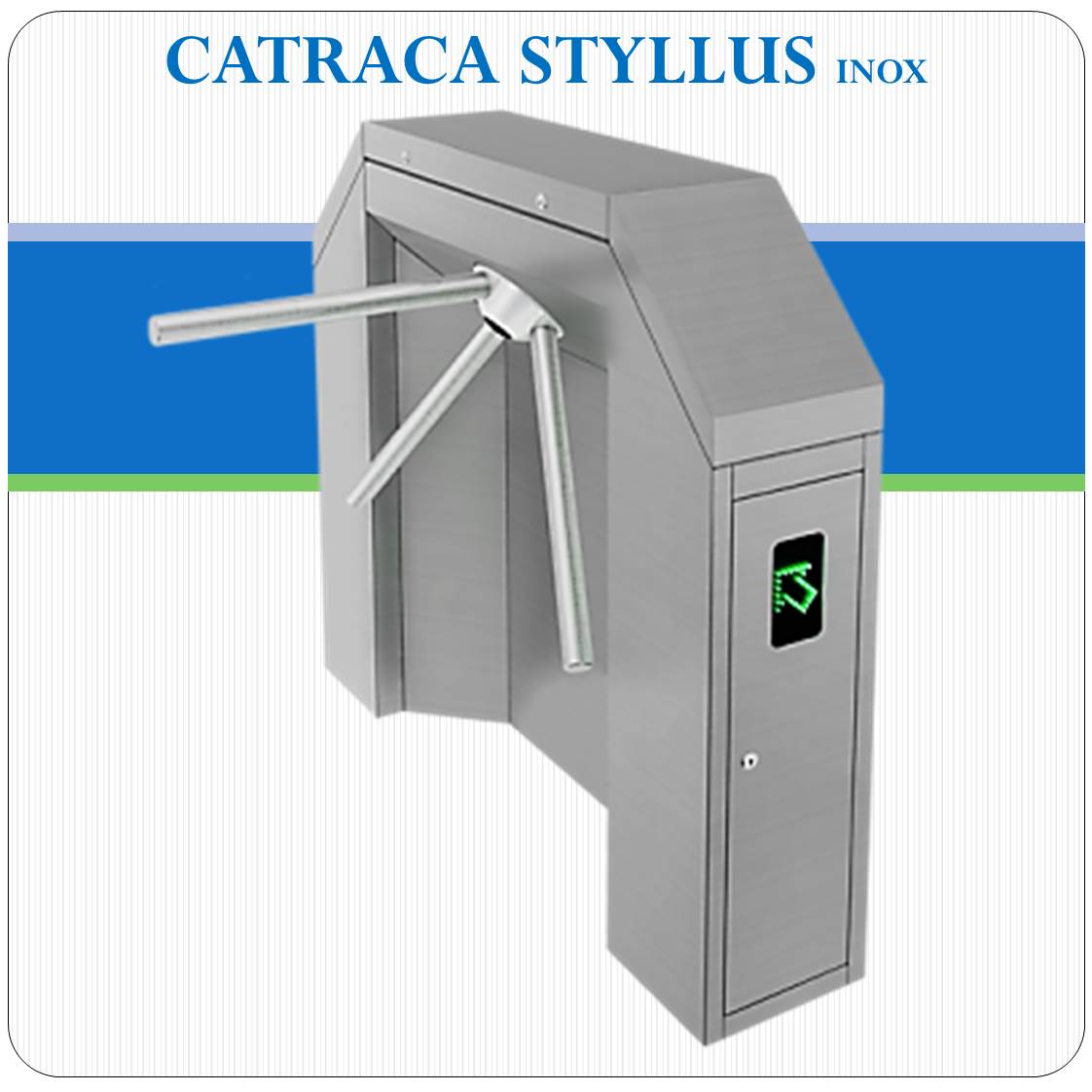

• Gabinete e tampas superiores em aço inox escovado;
• Calota de fixação dos braços em aço carbono cromado;
• Braços em aço inox escovado com extremidades fechadas com o mesmo material;
• Tampas de extremidades modulares e fixadas por sistema de encaixe rápido;
• Tampas de extremidades customizáveis para acomodar componentes, como validadores, displays, leitores, teclados, entre outros;
• Gabinete com grande espaço interno para acomodar cofre coletor de cartões ou sistemas eletrônicos diversos;
• Acesso ao interior do gabinete através de duas portas laterais;
• Acesso e remoção completa dos conjuntos mecânico e elétrico através da tampa superior central;
• Componentes internos com tratamento contra oxidação;
• Mecanismo composto por sistema de amortecimento de giro dos braços;
• Controle eletromecânico de ambos os sentidos de acesso (bidirecional);
• Interface eletrônica com qualquer sistema de controle (validador ou similar);
• Sete modos operacionais selecionados via teclado da placa controladora ou remotamente:
Modo 1: entrada controlada e saída bloqueada;
Modo 2: entrada bloqueada e saída controlada;
Modo 3: entrada e saída controladas;
Modo 4: entrada controlada e saída livre;
Modo 5: entrada livre e saída controlada;
Modo 6: entrada e saída livres;
Modo 7: entrada e saída bloqueadas.
• Dois pictogramas orientativos que indicam o modo operacional do bloqueio (entrada ou saída);
• IP (Índice de Proteção): 53;
• Tensão de alimentação: 110/220 VAC, 50/60 Hz;
• Potência máxima consumida: 35 W;
• Umidade relativa máxima para operação: 95% não condensada;
• Temperatura de operação: -10°C ~ 55°C
Características de Funcionamento
Para os modos operacionais em que o acesso de entrada e/ou saída é controlado, o equipamento manterá a passagem bloqueada até que o sistema de controle (validador) envie um sinal de liberação. O bloqueio pode operar recebendo sinal individual para cada sentido de passagem (entrada ou saída).
Uma vez efetuada a passagem, o giro dos braços volta a ser bloqueado, aguardando um novo sinal de liberação. Caso o usuário não inicie a passagem dentro de um período de tempo pré-determinado (time-out), o acesso volta a ser bloqueado.
Para cada acesso realizado (entrada ou saída), a interface eletrônica do bloqueio envia um sinal individual de fim de giro.
Durante a passagem do usuário, o sistema eletromecânico impede o movimento dos braços no sentido contrário ao da passagem autorizada, além de garantir o retorno à posição de bloqueio após o término do acesso.
O controle do acesso é realizado com apenas um solenóide de travamento para ambos os sentidos, sendo energizado somente nas tentativas de passagens não autorizadas, evitando consumo de energia desnecessário. Na falta de energia elétrica, a passagem permanecerá liberada em ambos os sentidos.
Opcionais

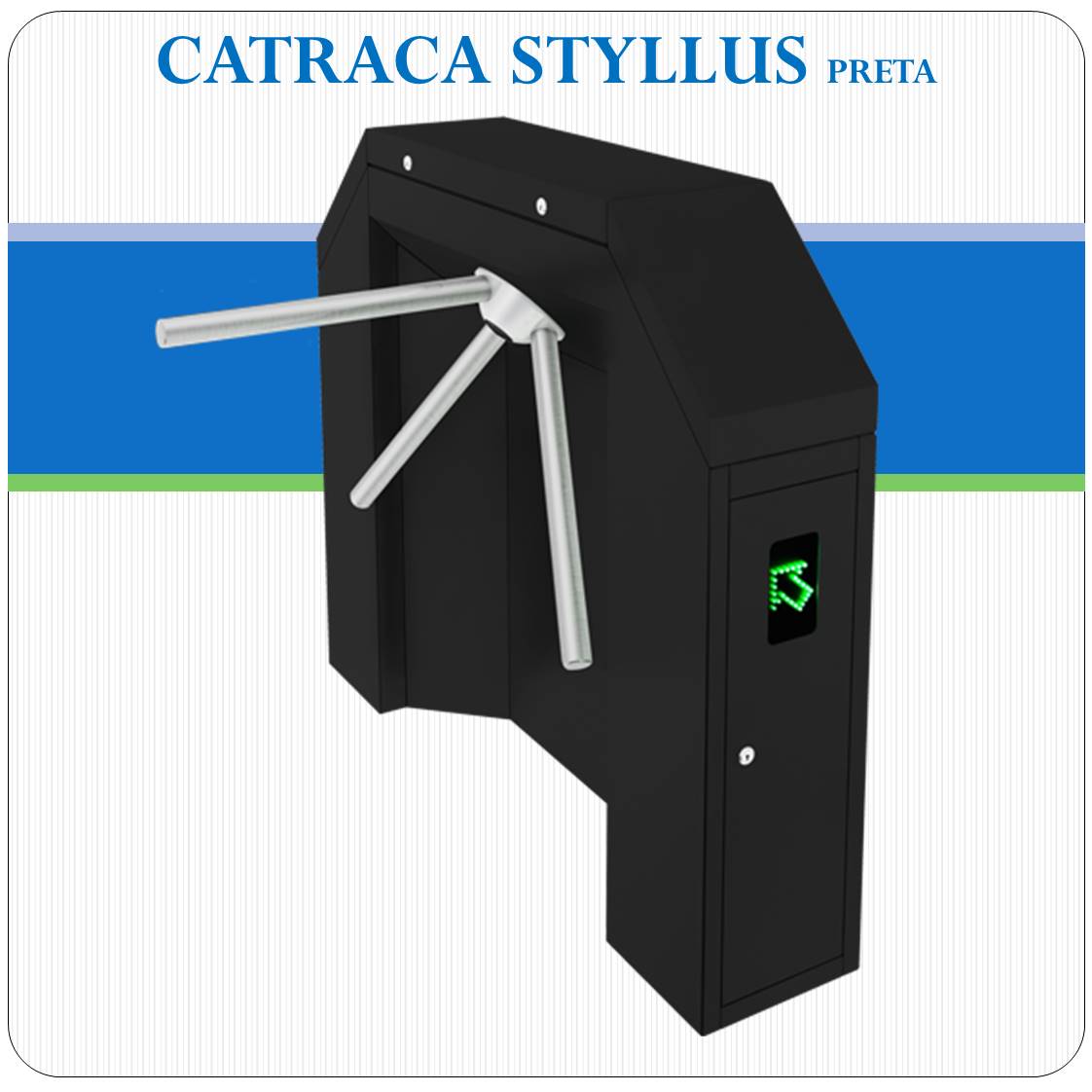

• Gabinete pintado: Gabinete e tampas superiores em aço carbono, revestidos com pintura eletrostática a pó na cor preta;

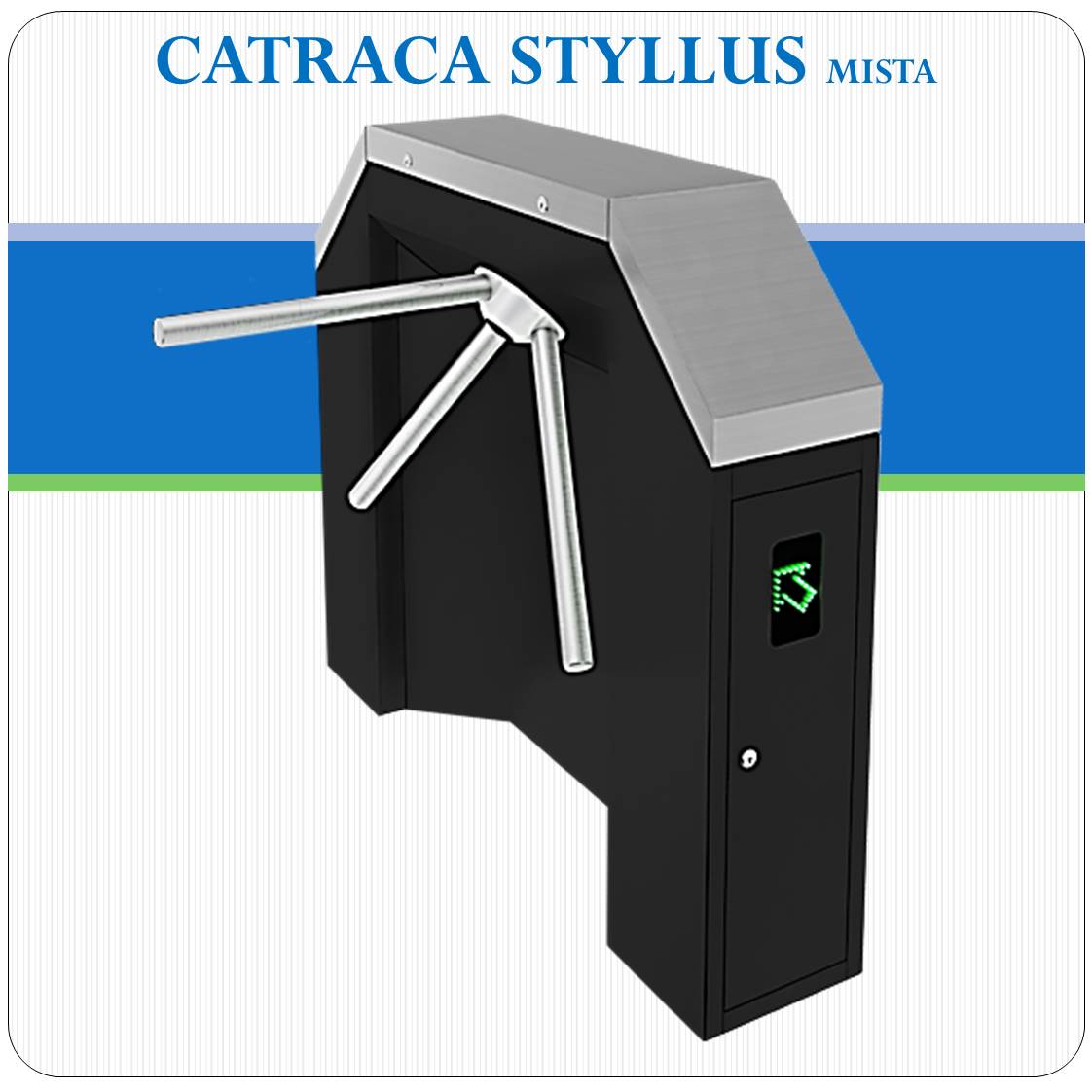

• Gabinete misto: Gabinete em aço carbono pintado e tampas superiores em aço inox escovado;
• Sistema antipânico (braços escamoteáveis): Na falta de energia elétrica ou através de um pulso elétrico apropriado, o braço de travamento, automaticamente, articulará para a posição vertical, desfazendo a barreira de passagem. Para restabelecer o estado operacional padrão, o braço articulado deve ser retornado manualmente para a posição de bloqueio;
• Pictograma operacional: Sinal luminoso que indica a autorização do acesso (liberado ou bloqueado);
• Contador eletromecânico: Componente que registra o número de passagens de entrada e/ou saída;
• Cofre coletor: Receptáculo alojado no interior do gabinete que coleta os cartões dos usuários;
• Controle mecânico de acesso: Sentido unidirecional ou bidirecional de passagem, sem interface elétrica de controle;
Contando com departamentos de engenharia e fabricação próprios, customizações diversas poderão ser desenvolvidas sob consulta.
